VGD - Vanguard


  • 타워타입 온라인 UPS

  • 더블 컨버젼 순수 정현파 출력

  • 유지보수에 편리한 핫 스웝 배터리 교체

  • 외장형 배터리팩을 통한 정전보상 연장 가능(옵션)

  • 고효율 HE 모드 및 Free Run 모드

  • 과부하, 써지, 단락 보호

  • VGD-700 ~ 20KVA

    •
     UPS
    모델
    VGD-700
    VGD-1000
    VGD-1500
    VGD-2000
    VGD-3000
    VGD-4000
    VGD-5000
    용량(VA)
    700 VA
    1000 VA
    1500 VA
    2000 VA
    3000 VA
    4000 VA
    5000 VA
    용량(Watt)
    490 W
    700 W
    1050 W
    1400 W
    2100 W
    2800 W
    3500 W
    타입
    타워
    상
    1 Phase
    에너지 절약
    Yes - ECO 모드 효율 94% 이상

     입력
    전압
    100 / 110 / 115 / 120 / 127 or 208 / 220 / 230 / 240 Vac
    208 / 220 / 230 / 240 Vac
    전압 범위 (110 Vac)
    60 - 144 Vac, < 40% Load
    70 - 144 Vac, < 70% Load
    80 - 144 Vac, < 100% Load
    120 - 276 Vac, < 40% Load
    140 - 276 Vac, < 70% Load
    160 - 276 Vac, < 100% Load
    전압 범위 (220 Vac)
    120 - 276 Vac, < 40% Load
    140 - 276 Vac, < 70% Load
    160 - 276 Vac, < 100% Load
    주파수 범위주파수
    50 / 60 Hz (Auto Sensing)
    Power Factor
    > 0.97
    콜드 스타트콜드
    Yes

     출력
    Rated Power Factor
    0.7
    파형
    순수 정현파
    전압
    100 / 110 / 115 / 120 / 127 or 208 / 220 / 230 / 240Vac ± 2%
    208 / 220 / 230 / 240 Vac ± 2%
    주파수
    50 / 60 Hz ± 0.25 Hz
    절체시간
    0 ms
    하모닉 디스토션하모닉
    선형부하 시≦ 3% THD
    크레스트 펙터
    3 : 1
    EPO 기능
    Yes

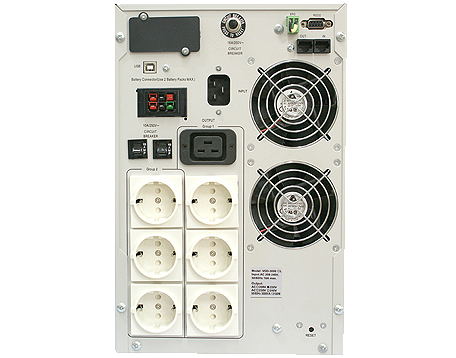

    출력 소켓출력

     보호
    과부하 라인모드
    110% - 125% for 60 seconds
    125% - 150% for 10 seconds
    배터리모드
    > 110% for 10 seconds
    써지 보호
    IEC 61000-4-5 Level 3
    바이패스
    내장 바이패스 (자동 및 수동)
    단락보호
    UPS 출력 즉시 차단

     배터리
    모델
    VGD-700
    VGD-1000
    VGD-1500
    VGD-2000
    VGD-3000
    VGD-4000
    VGD-5000
    타입
    12V 7Ah
    12V 7Ah
    12V 9Ah
    12V 7Ah
    12V 9Ah
    12V 7Ah
    12V 9Ah
    수량
    2
    3
    3
    6
    6
    10
    10
    무보수 밀폐형
    YES
    충전시간
    4 시간 (최소 90% 까지)
    외장 배터리 팩
    옵션
    외장 배터리 팩 커넥터
    옵션

     관리 및 통신
    LCD 콘트롤 패널
    YES
    통신 포트
    RS232, USB(B-type)
    SNMP 기능
    옵션
    경보음
    YES

     규격
    규격 (WxDxH)(mm)
    152 x 420 x 237
    225 x 420 x 360
    258 x 537 x 440
    무게 (Kgs)
    15.3
    16
    17.7
    30.6
    33.5
    50
    포장 규격 (mm)
    280 x 545 x 355
    340 x 526 x 485
    406 x 682 x 525
    포장 무게 (Kgs)
    17.5
    17.4
    19.5
    33.2
    35.9
    53
    * 208V 출력 사용시, 용량이 90%까지 줄어듭니다

    * 고지 없이 제품사양이 변경될 수 있습니다

    * 제품 사양은 참고를 위한것으로, 실제품과 차이가 있을 수도 있습니다

     UPS
    모델
    VGD-6K
    VGD-8K
    VGD-10K
    VGD-12K
    VGD-15K
    VGD-20K
    용량(VA)
    6K VA
    8K VA
    10K VA
    12K VA
    15K VA
    20K VA
    용량(Watt)
    4200 W
    5600 W
    7000 W
    8400 W
    10500 W
    14000 W
    타입
    타워
    상
    1 Phase
    에너지 절약
    Yes - ECO 모드 효율 94% 이상

     입력
    전압
    208 / 220 / 230 / 240 Vac
    전압 범위 (110 Vac)
    120 - 276 Vac, < 25% Load
    140 - 276 Vac, < 50% Load
    160 - 276 Vac, < 75% Load
    180 - 276 Vac, < 100% Load
    주파수 범위
    50 / 60 Hz (자동 감지)
    Power Factor
    > 0.97
    콜드 스타트
    Yes

     출력
    Rated Power Factor
    0.7
    파형
    순수 정현파
    전압
    208 / 220 / 230 / 240 Vac ± 2%
    주파수
    50 / 60 Hz ± 0.25 Hz
    절체시간
    0 ms
    하모닉 디스토션
    선형부하 시≦ 3% THD
    ≦ 5% THD at Linear Load
    크레스트 펙터
    3 : 1
    EPO 기능
    Yes
    출력 소켓

     보호
    과부하 라인모드
    110% - 125% for 60 seconds
    125% - 150% for 10 seconds
    배터리모드
    > 110% for 10 seconds
    써지 보호
    IEC 61000-4-5 Level 3
    바이패스
    내장 바이패스 (자동 및 수동)
    단락보호
    UPS 출력 즉시 차단

     배터리
    모델
    VGD-6000
    VGD-8000
    VGD-10K
    VGD-12K
    VGD-15K
    VGD-20K
    타입
    12V 7Ah
    12V 7Ah
    12V 9Ah
    12V 7Ah
    12V 7Ah
    12V 9Ah
    수량
    20
    20 x 2 set
    무보수 밀폐형
    YES
    충전시간
    4 시간 (최소 90% 까지)
    외장 배터리 팩
    옵션
    외장 배터리 팩 커넥터
    옵션

     관리 및 통신
    LCD 콘트롤 패널
    YES
    통신 포트
    RS232, USB(B-type)
    SNMP 기능
    옵션
    경보음
    YES

     규격
    규격 (WxDxH)(mm)
    257 x 590 x 570
    257 x 690 x 715
    342 x 690 x 905
    342 x 757 x 905
    무게 (Kgs)
    86
    112
    17.7
    190
    207
    포장 규격 (mm)
    415 x 760 x 800
    415 x 860 x 930
    500 x 860 x 972
    500 x 930 x 1135
    포장 무게 (Kgs)
    106
    139
    210.7
    225
    * 208V 출력 사용시, 용량이 90%까지 줄어듭니다

    * 고지 없이 제품사양이 변경될 수 있습니다

    * 제품 사양은 참고를 위한것으로, 실제품과 차이가 있을 수도 있습니다

     Document
    　Catalog - 1  　
    　Catalog - 2  　
    　Certification  　
    　Certification  　
     Monitoring
    　Upsmon Pro Windows  　
    　Upsmon Pro Linux  　
    　SNMPCard - CY504  　
    　SNMPCard - BY506  　
    　Modbus - NET485  　
    　DryContact - AS400  　
    　Tool - UPS FW Upgrade V2.1  　



    VGD시리즈는 더블 컨버젼 온라인UPS로서, 유틸리티 전원의 공급 유무와 상관없이, 배터리 충전이 유지되는 동안, 고객님의 하이클라스 컴퓨터 및 서버 통신장비에 고품질의 전원을 계속적으로 공급하도록 디자인된 제품입니다. 절체시간이 0ms인 온라인 UPS인 VGD 제품으로 고객님의 소중한 장비를 전원상의 문제들(불안정한 AC전원 , 번개 및 써지, 기타등등 )로부터 보호하기 위한 최적의 제품입니다. "하이테크 더블 컨버젼 기술의 순수 정현 출력 VGD 온라인 UPS를 통해" 고객님의 하이클라스 컴퓨터, PC, 서버 및 워크스테이션 장비들을 안전하게 보호하여 주십시오.
